◆ 深圳市华城锡业科技有限公司企业官方网站电脑宽屏版和手机WAP同时上线,敬请关注访问www.szhcxy.com     >> 手机WAP版 >> 加入收藏   >> 简体<-> 繁體
华城锡业-商标 华城锡业-专业焊锡厂家
免费业务专线:400 884 5009
产品分类
产品搜索

您的位置:首页 >> 技术资讯 >> 正文

锡膏回焊曲线图


www.szhcxy.com 2016年1月1日



 即使是同一种锡膏,在不同的组装件条件下(如印刷板厚度、组装密度等)再流焊工艺的温度-时间曲线也会有不同。本说明书仅提供一般性建议,本公司有专业工程师就具体产品的具体应用为您提供技术支持。

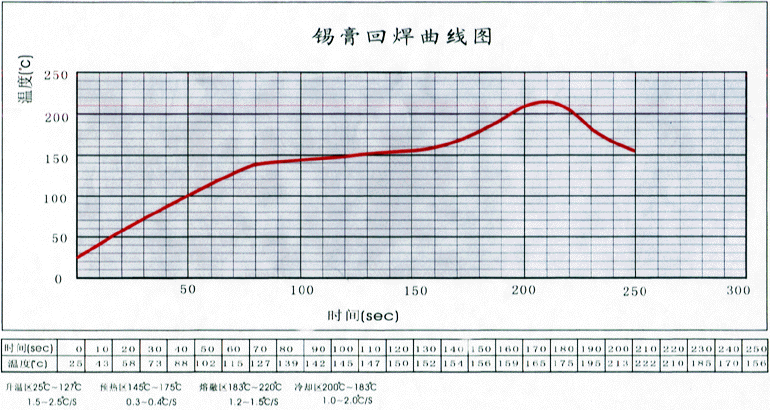

  右图中浅蓝色曲线为 Sn-Pb 锡膏的典型再流焊温度-时间曲线。具体建议为:以1-3oC/sec 的速率预热升温至 145-160oC,而后保温60-150秒,再流焊峰值温度为210-225 oC,温度高于183 oC的时间为 30-90秒,而后以1.5-3 oC/sec 的速率冷却至室温。

   根据具体情况可省略预热保温过程,如图中黑色曲线,以 1-3oC/sec  的速率直接升温至峰值温度,研究表明此种工艺规范可减少孔洞、焊料球等缺陷。

印刷电路板较厚、组装密度较高等情况下,应适当降低预热升温速率(如图中紫色曲线),以尽可能保证温度的均匀分布。

         使用无铅锡膏( 典型的无铅焊料的熔点为  217-221oC  )时,再流焊峰值温度需相应升高,如图中绿色曲线。同时建议使用氮气保护。



 <<上一篇: 焊锡线合金种类及供应形态
 >>下一篇: 模本印刷

联系我们 在线QQ客服在线QQ客服
免费电话: 4008845009
业务专线:0755-29649833 徐思婷
业务专线:0755-29649822 钟笑梅
图文传真:0755-29990529
企业邮箱:sales@szhcxy.com
官方网址:www.szhcxy.com
手机网址:szhcxy.com/wap/
法律顾问:广东伟强律师事务所 何祥增 律师
Copyright©2001- Shenzhen HuaCheng Solder Technological Co., Ltd. All Right Reserved. 粤ICP备05030729号   访问统计:   技术支持:中采亿合科技
